Calcular el largo de una cadena | Babachu Cadenas de transmisión
calcular el largo de una cadena

Formula para calcular el largo de una cadena

calcular el largo de una cadena | Babachu

Donde:
L – Longitud de la cadena expresada en pasos.
C – Distancia entre ejes expresado en pasos.
N – Número de dientes de la rueda.
n – Número de dientes del piñón.

Una vez obtenido el resultado en pasos, se multiplica por el paso da la cadena en mm. y se logra así la longitud de la cadena en mm.

Ejemplo de Cálculo:
Para una cadena paso 15,88 mm. (5/8″) calcular su longitud, siendo:

C = 450 mm. = 28,34 pasos
N = 76 dientes
n = 19 dientes

calcular el largo de una cadena | Babachu

Primero
L = 56,80 + 47,50 + 2,90
= 107,08 pasos

Después
L = 107,08 x 15,98
= 1.700,43 mm

Corregir la potencia a transmitir por medio de la tabla de factores de servicio


Deprecated: _register_controls ha quedado obsoleto desde la versión 3.1.0. Utiliza Elementor\Controls_Stack::register_controls() en su lugar. in /home/babachuweb/babachu.com/wp-includes/functions.php on line 5323

Condiciones de Trabajo

Motor Eléctrico


Motor Diesel


8 – 10 h

24 h

8 – 10 h

24 h

Uniforme

1

1.25

1.25

1.50

Semi-Pesado

1.25

1.50

1.50

1.75

Pesado

1.50

1.75

1.75

2

Se recomienda

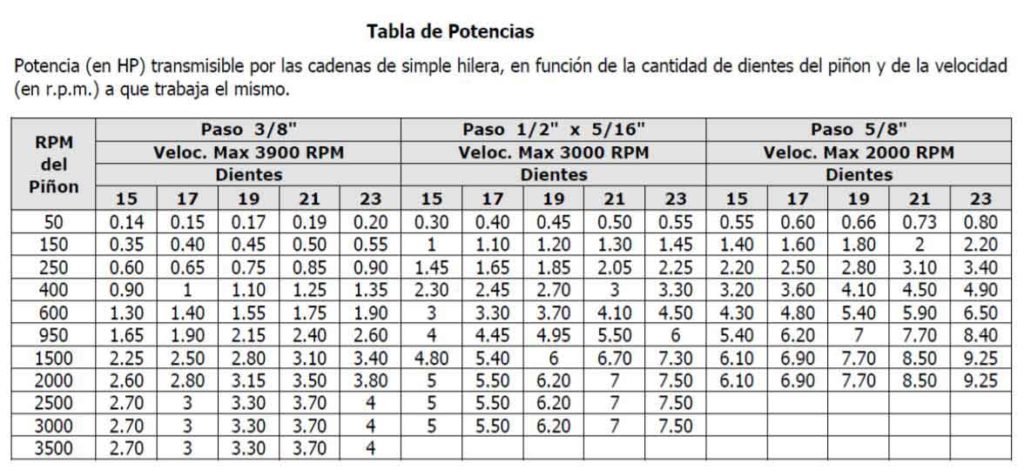

Buscar en las tablas de potencia, en base a las RPM del eje motriz, que cadena y cantidad de dientes son necesarios para transmitir los HP ya corregidos, evitando en lo posible usar piñones menores de 15 dientes

calcular el largo de una cadena | Babachu

Calcular el largo de una cadena
